专业无铅/有铅的汽车级数字化生产车间，拥有4条SMT贴片生产线，月贴装能力达到2亿件、无铅和有铅2条波峰焊生产线月插件能力达500万件、与之配套清洗三防生产线1条。支持高精BGA焊接

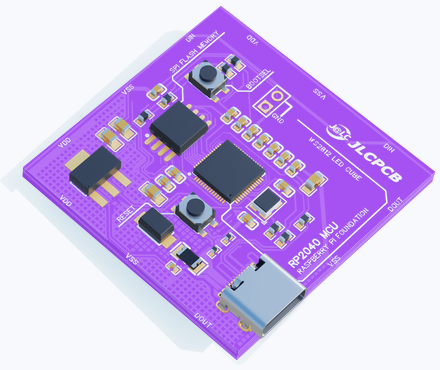

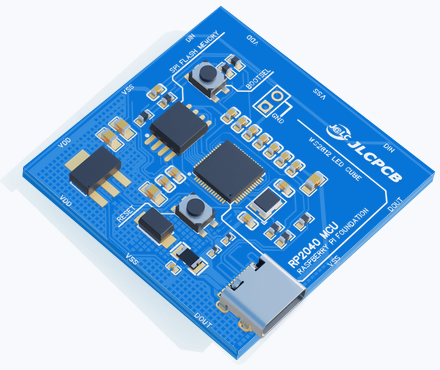

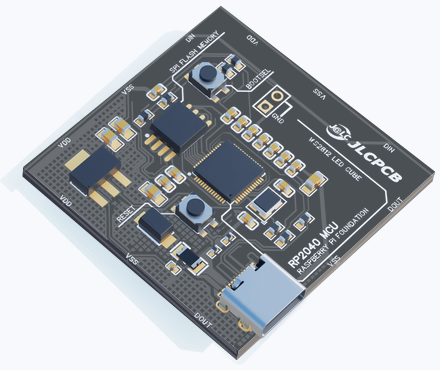

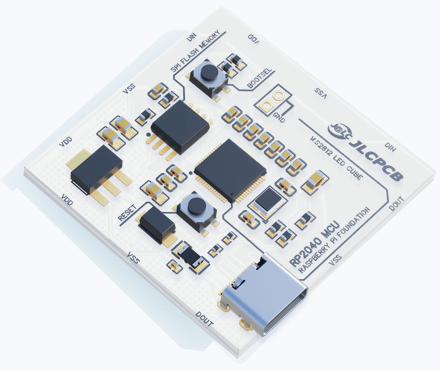

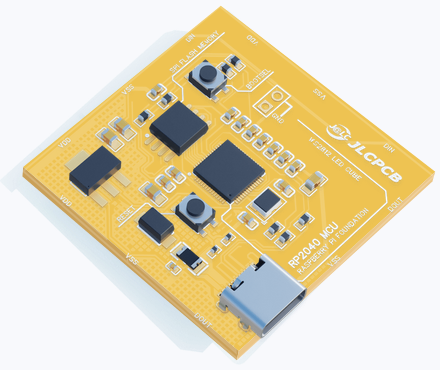

绿色 紫色 红色 黄色 蓝色 白色 黑色
| 项目 | 加工能力 | 工艺详解 | 图解 |
|---|---|---|---|

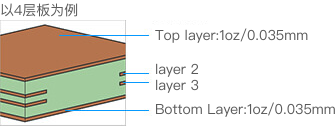

| 层数 | 1~6层 | 层数，是指PCB中的电气层数（敷铜层数）。目前嘉立创只接受1~6层通孔板（不接受埋盲孔板） |  |
| 多层板阻抗 | 4层，6层 | 嘉立创2018年多层板支持阻抗设计，阻抗板不另行收费 |  |

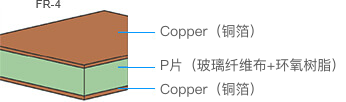

| 板材类型 | FR-4、铝基板、铜基板和高频板 | 板材类型：纸板、半玻纤、全玻纤（FR-4），目前嘉立创支持FR-4、铝基板、铜基板和高频板。FR-4结构如右图 |  |
| 采用生产工艺 | FR-4板材 | 传统镀锡工艺正片 |  |
| 项目 | 加工能力 | 工艺详解 | 图解 |
|---|---|---|---|
| 阻焊类型 | 感光油墨 | 感光油墨是现在用得最多的类型，热固油一般用在低档的单面纸板。如右图 | |
| V割外形公差 | ±0.4mm | 板子V割外形公差±0.4mm。 | |
| 锣边外形公差 | ±0.2mm | 板子锣边外形公差±0.2mm。 | |

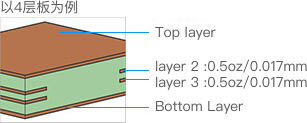

| 线宽 | 3.5mil | 多层板3.5mil 单双面板5 mil （1OZ完成铜厚），2OZ完成铜厚最小线宽线隙8mil |  |
| 线隙 | 3.5mil | 多层板3.5mil 单双面板5 mil （1OZ完成铜厚），2OZ完成铜厚最小线宽线隙8mil |  |
